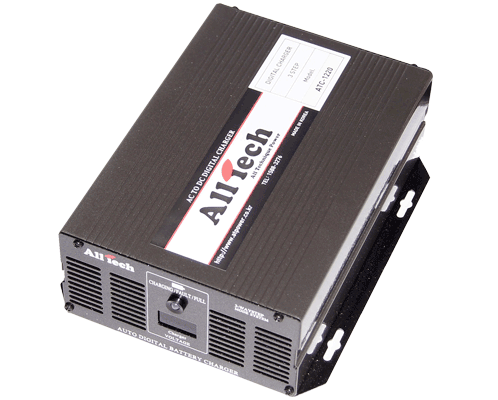

고효율 디지탈 자동충전기 ATC-1220(12V 25A)

(부가세 별도)

판매가
250,000 (부가세 별도)
제조사
한국
원산지
한국
주문수량
up down
배송비
10만원 이상, 택배비 무료
10만원 이하, 택배비 3,000원
도서산간지역은 추가택배비 발생 (+3,000원)

AT series

안정적인 PWM 방식

현존하는 인버터 구동 방식중 특화된 3STEP 충전방식은 AC 전압 입력후 DC 출력시 안정적으로 배터리를

충전하여 산업용, 태양광발전, 캠핑, 노점등 어떠한 시스템에 적용을 하더라도 시스템을 안정적으로 구현할수 있

습니다.

방열 기능

ATC 충전기 사용시 열이 발생되는 부분을 기존에 타사 제품과 달리 방열판 함유량을 증가하고 내부 방열판

또한 보강 하였습니다. 더블어 2차적으로 방열 FAN을 부착하여 열로 인한 부품에 수명 단축이나 사용상에

불편을 최소화 하였습니다.

인디게이터 기능

제품에 구동 상태를 확인하여 연결 유무 및 제품 상태를 인지 할수 있도록 표시 창에서 확인이 가능 하도록

구성하였습니다. 충전 진행및 배터리 전압을 표시하여 사용시 실제 배터리 전압등 사용자에 편의성을 극대

화 하였습니다.



제품의 특장점

※ 마이콤 회로 구성으로 각 동작점을 프로그램이 제어하는 획기적인 제품

※ 품질의 효율적 향상으로 낮은 전압에서도 정상적인 출력

※ 입력전압의 변동시 5% 이내의 출력정압을 변환하여 안정적인 전원공급

※ 배터리 극판 손상을 최소화하여 효율을 높여 충전하는 방식

※ 입출력을 보호하는 회로가 자동으로 회로보호시 작동 자동정지 프로그램 내장

※ 낮은 온도와 높은 온도에 외부 환경에도 정상 작동 할수 있도록 설계



각부분 명칭

① 전원램프 (POWER LAMP) OR 충전 상태램프

② 볼트 메타 (DC VOT METER)

③ DC 입력전원단자 (INPUT 12V or 24V TERMINAL)

④ 전원 스위치 (POWER SWITCH)

⑤ 입력보호전원 (FUSE or PROTECT SWITCH)

⑥ 출력입력전원 (AC SOCKET INPUT)

⑦ 고용량 방열 FAN (FAN)

* 배터리 결선법

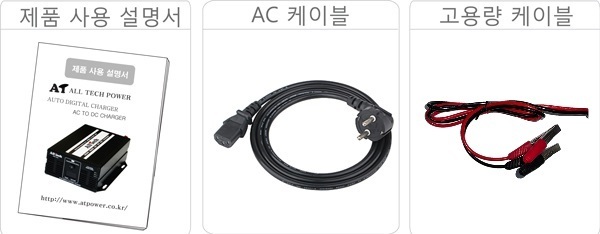

구성품

 SPECIFICATIONS/제품규격
Model No. ATC-1220
Ac Input Voltage 220Vac
AC 입력전압
Ac Input Frequency 50Hz~60Hz
AC 입력주파수
Ac Standby Current 200mA
무부하 소비전력
Dc Output Power Current 25A
Dc 출력전류
Dc Output Voltage   (equalizer charge) 14.5V
DC 출력전압                        (부동충전전압)
Dc Output Voltage      (float charge) 13.4V
DC 출력전압                        (균등충전전압)
Regulation ±0.5%
출력전압 변동률
Efficiency >87%(at full load)
변환효율
Low Battery Protection 8V
DC 배터리 저전압 감지
Hi Battery Perception 17V
DC 배터리 고전압 감지
Low Battery Return Voltage 13.5V ±0.5%
DC 입력 저전압 복귀전압
Hi Battery Alarm&Shut-Down 17V ±0.5%
DC 입력 고전압 경보 와 차단
Hi Battery Return Voltage 16.9V ±0.5%
DC 입력 고전압 복귀전압
Over Heating Alarm&Shut-Down >70℃
과열경보 와 차단
Over Heating Return Temperatuer <40℃
과열 복귀 온도
Auto Temperature Control Move 45℃±0.5%
자동 냉각팬 동작온도
Auto Temperature Control Shut-Down 40℃±0.5%
자동 냉각팬 정지온도
Over Load Shut-Down Yes
과부하 차단
DC/AC Isolated Yes
AC 입력 DC 출력 절연(분리)
AVR Design Yes
출력전압 자동조절
Output Short Circuit Protection Yes
출력전압 합선 차단
Reverse Polarity Protection Yes
DC 엽전압차단
MECHANICAL
Dimensions(L * W * H mm) 193 *154 * 67
제품크기
Weight 1.7kg
무게
