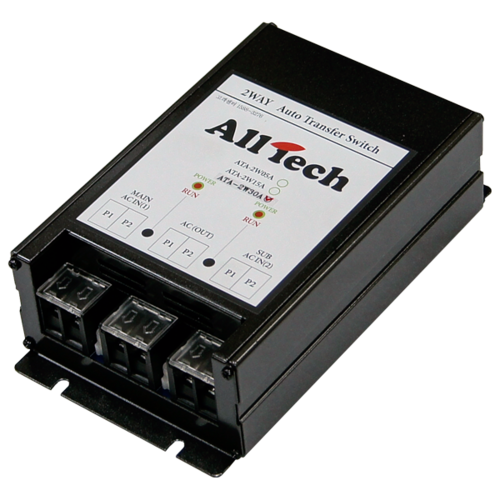

(전화문의)220VAC-30A자동절체스위치ATS(ATA-2W30A)

(부가세 별도)

판매가
0 (부가세 별도)
배송비
주문수량
up down
배송비
10만원 이상, 택배비 무료
10만원 이하, 택배비 3,000원
도서산간지역은 추가택배비 발생 (+3,000원)

ATA series

안정적인 PWM 방식

현존하는 인버터 구동 방식중 보편화된 PWM방식은 AC 전압 입력후 AC 출력시 안정적으로 발전하여

산업용, 태양광발전, 캠핑, 노점등 어떠한 시스템에 적용을 하더라도 시스템을 안정적으로 구현할수

있습니다.

제품의 특장점

※전원을 보호하기위한 전원 바이 패스
※비디오 레코더, 컴퓨터, 전자 레인지 등에 적합합니다.
※AC 부하에 공급하는 2 개의 AC 입력
※마스터 입력 및 슬레이브 입력
※입력 소스는 발전기, 인버터, 전원 등이 될 수 있습니다.
※총 스위칭 시간이 12 밀리 초 미만.
※스위칭 용량 : 5Amps, 15Amps. 30Amps.
※주파수 : 50 / 60Hz (자동)
※전원 상태를 표시하는 LED 표시기를 쉽게 이해할 수 있습니다.

SPECIFICATIONS/제품규격
Model No./(ATA-2W30A)
Output Power Continuous정격출력용량 30A
AC Input VoltageDC 입력전압 190V ~240V
AC Output VoltageAC 출력전압 190V ~240V
Output Frequency 출력 주파수 50Hz ~ 60Hz
Reverse Polarity ProtectionDC 엽전압차단 Yes (By Fuse)
MECHANICAL
Dimensions(L * W * H mm)제품크기 170 * 115 * 55
No Subject Name Date Grade
1 ATS -2W30A 모델 사용관련 문의 권오정 2026-04-14


담당자님 안녕하세요?   수고 많으십니다.

저는 현대건설이EPC로 참여한 베트남 화력발전소 시운전 계장팀에 근무하는 권오정팀장입니다.

귀사에서 납품한 위 제품을 Air Compressor PLC Panel 에서 사용중인데 이 입력 전원은  UPS input power를 1호기와 2호기에서 공급 받고 있습니다.

문제점은 1, 2호기 전원을 공급한 상태에서 장시간 운전하면 동시에 1,2호기에서 공급하는 ATS 전단 차단기가 Trip이 됩니다.

ATS 고장인가하여 귀사에서 납품한 동일 모델의  ATS를 타설비에서 취와하여 Air compressor에 설치하여 운전중 ATS 가 소음과 함께 입력 전원이 차단되는 현상이 발생하였습니다. ATS는 사용 불가한 상태입니다.

점검 사항으로는 입력단 Power 전압을 측정한결과 400V AC까지 Swing하는 것을 확인하였습니다. 전압이 0V AC가 나와야하는데 노픙ㄴ 전압이 지시되었습니다. (L1, N1은 230VAC정상, L2, N2역시 230VSC로 정상, L1, L2측정시 0 ~400VAC Swing)

이와 같은 현상에 대한 원인분석을 현장에서는 기술적인 한계가 있어 귀사의 자문을 구하고자 합니다.

현재 UPS 입력전원은 430V AC에서 A, B, C, N 중 A, N상을 사용하고 있습니다.(1,2호기 동일 상에서 전원공급)

ATS 자체 동기회로가 없거나 고장시 Primary, Sencondary의 위상차로 인하여 문제가 발생하는지 검토 요청드리며

위 모델에 대한 상세도면을 제공을 요청드립니다.

감사합니다.
